熟悉指針式噴灌機的朋友都知道，設備運行是由最后一跨設備先走，然后帶動倒數第二跨走，再帶動第三跨…….以此類推，但是你可能并不真正了解他的運行原理。今天艾瑞德電氣工程師給大家講解一下電器件到底是如何讓噴灌機轉圈的。

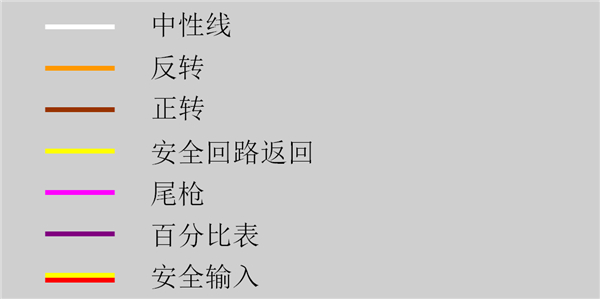

首先，先把噴灌機控制線路的各電纜作用給大家看一下。

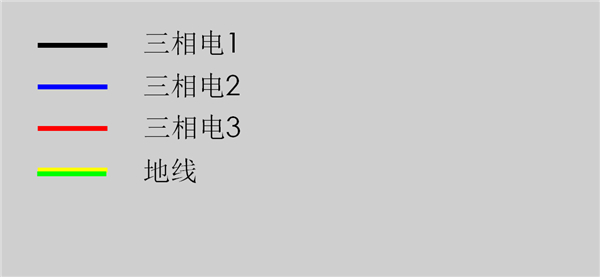

噴灌機動力線如下：

這個相信大家都很熟悉了，接下來給大家把噴灌機主要電器件的功能介紹一下。

一、集電環

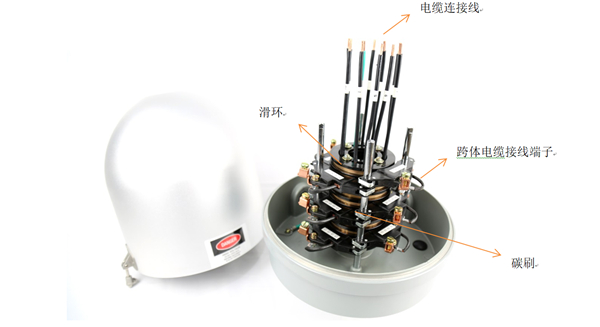

指針式噴灌機中心點是固定不動的，跨體圍繞中心點轉圈，如果沒有集電環，跨體電纜勢必會出現纏繞，最終導致設備無法運行。集電環其實就是固定滑環，外層是碳刷，中心軸安裝在噴灌機中心點上方，設備運行時，中心滑環和中心點不動，外層碳刷圍繞滑環運動。電纜通過中心孔接線到滑環線上，跨體線纜連接碳刷端子，這樣滑環就可以不斷的給設備供電了。

二、中間塔盒

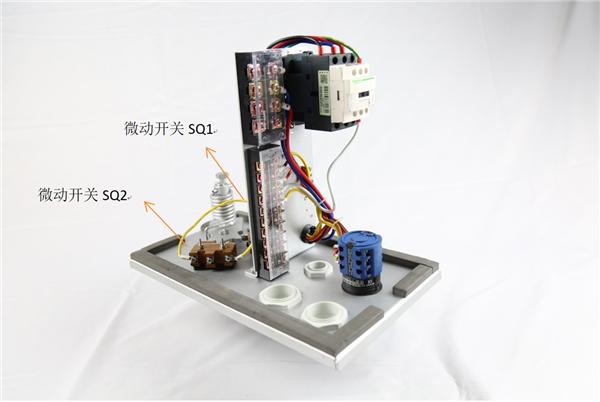

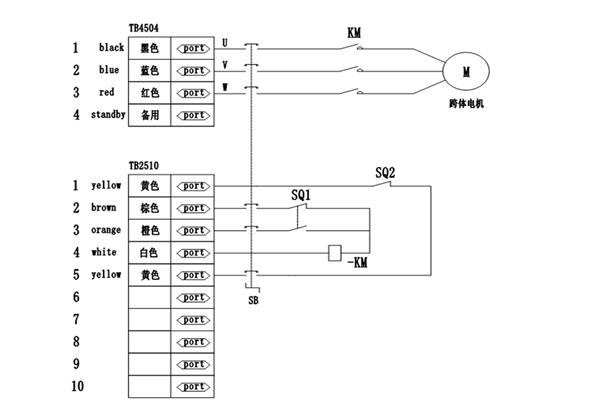

指針機由最后一跨行走，帶動倒數第二跨的導向桿，使倒數第二跨和倒數第一跨之間有個角度，位于倒數第二跨上面的中間塔盒，通過導向裝置觸碰塔盒內部的行程開關SQ1，SQ1通過控制接觸器KM來控制驅動電機行走，這樣以此類推，直到跨體之間保持一條直線，微動開關斷開，跨體停止行走，設備的行走方向如圖取決于電控柜輸出的橙色和棕色線決定。此外當設備出現故障時，跨體間夾角過大，便會觸碰到安全微動開關SQ2，使安全回路斷開，設備停機保護。

三、末端塔盒

前面提到，設備總是由最后一跨先走，末端塔盒就是安裝于設備尾跨上方控制最后這一跨行走的塔盒。當電控柜發出行走信號時，末端塔盒最先響應，通過控制接觸器來控制最后一跨的行走電機，從而帶動整個跨體行走，末端塔盒不控制行走電機的方向，反向由電控柜通過控制相序來控制。

四、末端增壓泵塔盒

當噴灌機安裝尾槍時，通常會安裝增壓泵進行增壓，由于噴灌機跨體電源線只有3根線，增壓泵需要和跨體電機共用此電源，但噴灌機需要正反轉運行切換的時候，改電源相序會進行調整，如果增壓泵電機不進行相應的相序調整勢必造成增壓泵反轉，水壓不足，且長時間運行造成增壓泵故障。因此在有增壓泵的情況下，我們將末端塔盒替換為增壓泵塔盒，增壓泵塔盒具有調整相序，根據水壓自動開閉功能。

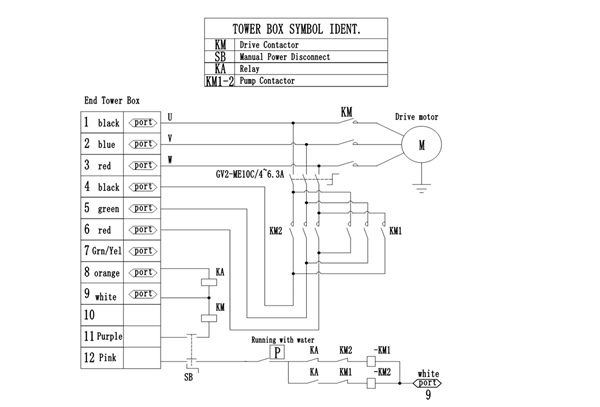

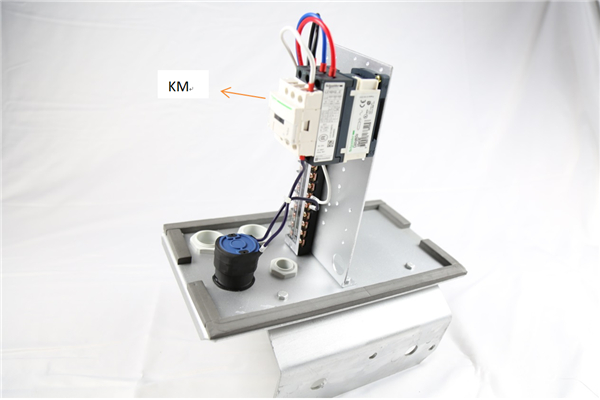

電源從如圖1、2、3號端子進入，經過跨體運行接觸器KM，KM出線去控制跨體電機M。

在接觸器KM上端并接電源線到增壓泵電機保護器GV2，GV2出線接到增壓泵正反接觸器KM1和KM2，KM1和KM2出線接到增壓泵電機

紫色線為百分率表信號線，進入11端子后通過電源開關SB直接接入跨體電機接觸器KM 線圈，控制跨體電機行走。橙色線為反轉信號線，進入8端子后接入繼電器KA，繼電器KA的吸合和釋放決定了增壓泵接觸器KM1和KM2 哪一個啟動。增壓泵啟動粉色線從端子12進入經過電源開關SB后接入壓力開關，壓力開關出線接入繼電器KA常開點和常閉點，KA常開點和常閉點出來后接入接觸器KM1和KM2。也就是橙色線決定增壓泵正反轉，而粉色線決定增壓泵什么時候運行，粉色線串進壓力開關，壓力只有達到的情況下增壓泵才啟動。
