艾瑞德告訴你大型噴灌機是如何運行的？

每次回山東老家的時候，艾瑞德小編孟凡成經常被不少鄰居和好友問起，你那個“大架子”噴灌機真高級，就是不知道是怎么運行的，每次被問及我都會舉出一只又粗又黑的胳膊解釋道：看！比如我的咯吱窩就是噴灌機中心點，胳膊就比如是兩跨噴灌機設備……然后……然后……最后大家就似懂非懂了。今天艾瑞德小編就跟大家分享一下，大型噴灌機到底是如何運行的。

一、大型噴灌機的構成

指針式噴灌機由中心塔架、跨體單元、驅動單元、噴灑單元、懸臂、尾槍和電控同步系統等部分組成。裝有噴頭的若干跨體之間通過柔性接頭連接，以適應不同坡度地塊。每個驅動單元上配有減速電機，通過齒輪箱減速，最末端的塔架先啟動，逐個啟動相鄰的塔架，然后所有的塔架一個接一個的運轉起來，繞著中心支軸旋轉，從而實現圓形面積的自動噴灑作業。

二、噴灌機的控制裝置——塔盒

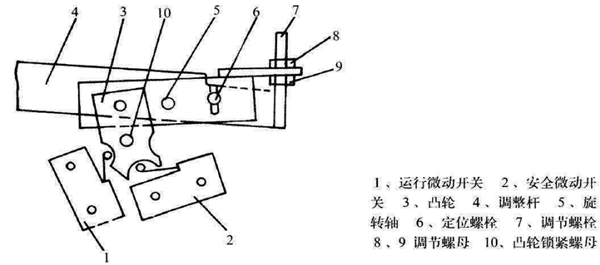

塔盒安裝在各塔架車的上部，其內部安裝有同步控制角調節裝置、運行微動開關、安全微動開關、交流接觸器。同步控制角調節裝置由調節桿和凸輪機構組成。當某一塔架車兩側桁架之間的夾角達到該角度時，運行微動開關常開觸點閉合，通過交流接觸器接通電動機的電源，該塔架車開始行走。當該塔架車兩側的桁架成一直線時，運行微動開關常開觸點斷開，電動機的電源被切斷，塔架車停止行走。各個塔架車均按此調整并運行，就保證了噴灌機的同步性。

1.設備靜止的狀態：

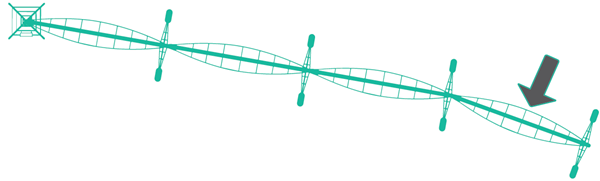

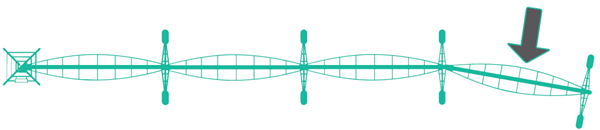

2.設備啟動的狀態，最后一跨體先運行：

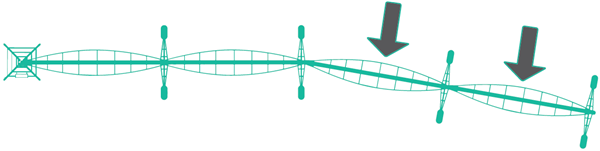

3.設備最后一跨體運行到和倒數第二跨體產生行程角度時，第二跨體也開始運行：

4.設備最后一、二跨體運行到和倒數第三跨體產生行程角度時，第三跨體也開始運行：

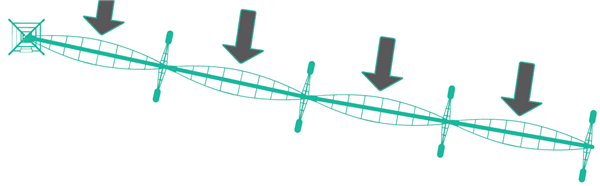

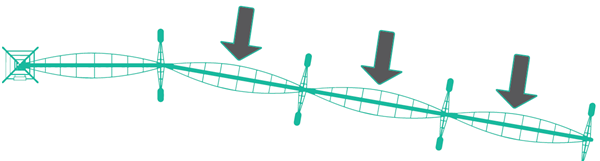

5.設備最后一、二、三跨體運行到和倒數第四跨體產生行程角度時，第四跨體也開始運行，此時，整個設備形成一條直線運行：

6.所有跨體依次按照上述步驟反復進行， 使設備安全運行。

中心支軸式噴灌機能否正常、安全運行，同步控制機構起著至關重要的作用。同步控制機構的工作原理如下：中心支軸式噴灌機安裝結束后，整個機組（所有桁架）中心線應是一條直線。末端塔架車在主控制箱的指令下向設定的方向（正向或反向）行走一段距離后，末端桁架與次末端桁架之間便形成一定角度（通常不大于 1o）。這時，次末端桁架塔架盒內的控制桿帶動凸輪轉動，使運行微動開關閉合，繼而交流接觸器動作，向行走驅動電動機供電。電動機通過兩級減速器，將動力傳遞給車輪，次末端塔架車便開始向相同的方向行走。當次末端塔架車行走一段距 離后，次末端桁架便與其緊鄰的桁架之間形成一定角度。與上述原理相同，緊鄰的塔架車開始向前行走。如此反復，中心支軸式噴灌機的各個塔架車支撐著桁架 不斷以中心支座為中心旋轉，懸吊在桁架輸水管上的噴頭不停噴水，直到完成一次灌水作業。

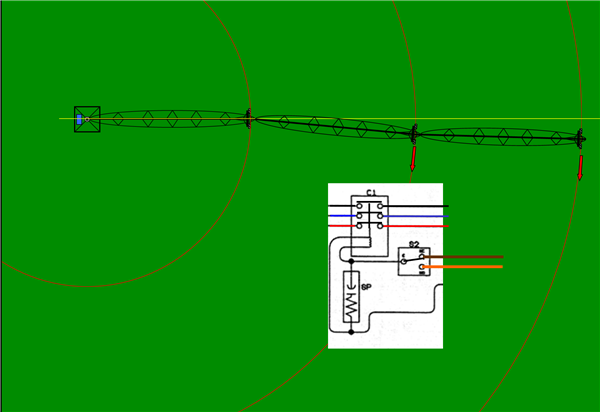

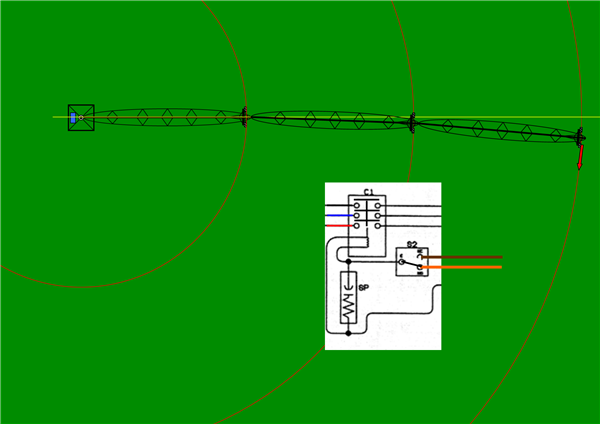

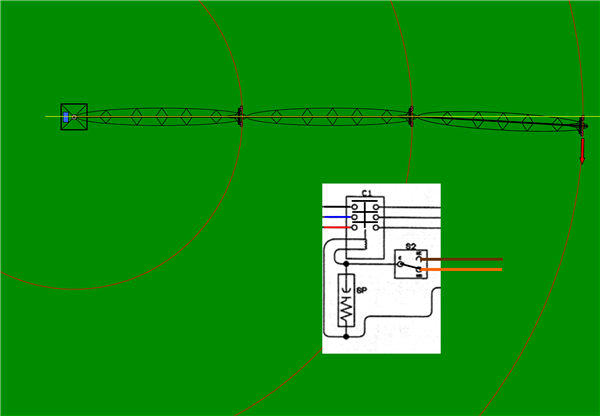

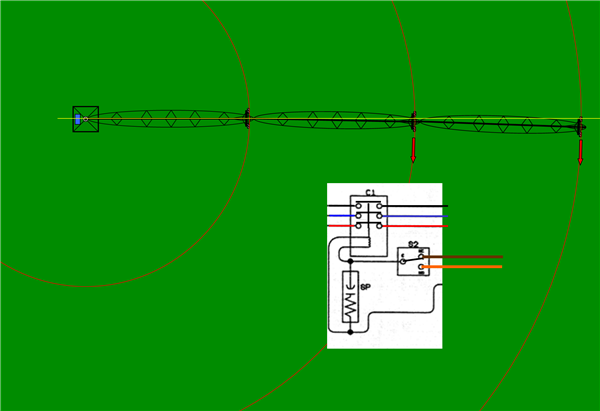

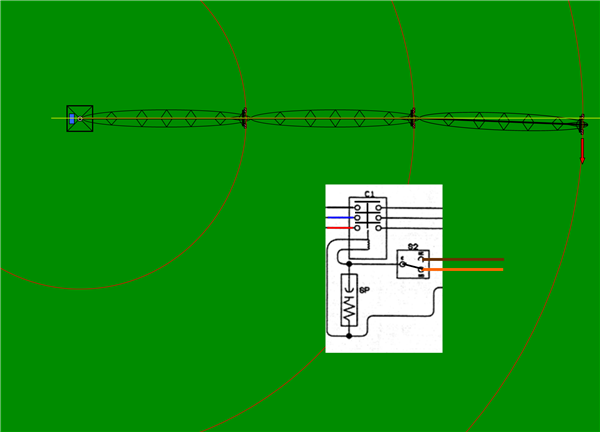

下面我們將噴灌機和塔盒運行開關結合起來，給大家展示一下：

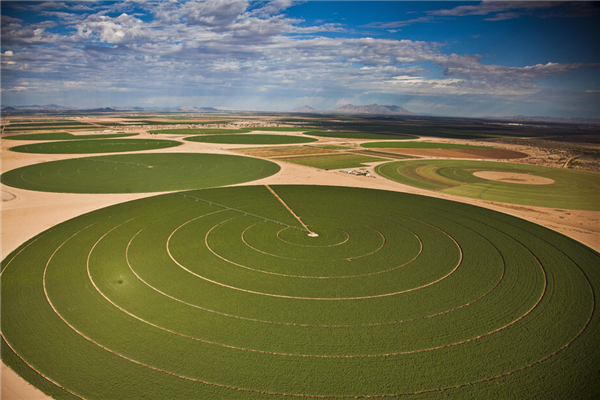

通過上面兩個圖可以看到，指針式噴灌機的運行都是以最后跨體運行，然后帶動相鄰跨體運行，最終完成整個圓形地塊的灌溉的。

以上是指針式噴灌機的運行原理，小編會在以后的公眾號文章里介紹平移機運行原理，敬請大家閱讀。
